Kia Stonic: Schaltgetriebesystem
Kia Stonic (YB) Reparaturanleitung / Schaltgetriebesystem
Spezialwerkzeuge
| SPEZIALWERKZEUGE |
|
Werkzeugbezeichnung / Nummer |
Abbildung |
Beschreibung |
|
Motorstützvorrichtung (Gestänge) 09200-3N000 |
|
Wird zum Abstützen des Motors beim Getriebeein-/-ausbau verwendet. Wird gemeinsam mit dem Träger (09200-2S000) und dem Adapter (09200-4X000) verwendet |
|
Motoraufhängungshalterung (Stütze) A: 09200-2S000 B: 09200-2S100 C : 09200-2S200 |
|
Wird zum Abstützen des Motors beim Getriebeein-/-ausbau verwendet. Wird gemeinsam mit dem Gestänge (09200-3N000) und dem Adapter (09200-4X000) verwendet |
|
Motorstützvorrichtung (Adapter) 09200-4X000 |
|
Wird zum Abstützen des Motors beim Getriebeein-/-ausbau verwendet. Wird gemeinsam mit dem Gestänge (09200-3N000) und der Stützvorrichtung (09200-2S000) verwendet |
|
Einbauwerkzeug für Öldichtungen (M5CF1-1) 09452-1P100 |
|
Wird zum Einbau der Differenzial-Öldichtung verwendet |
|
Einbauwerkzeug für Öldichtungen (M6CF1) 09431-26100 |
|
Wird zum Einbau der Differenzial-Öldichtung verwendet Wird mit dem Griff (09231-H1100) verwendet. |
|
Griff 09231-H1100 |
|
Wird zum Einbau der Differenzial-Öldichtung verwendet Wird mit dem Öldichtring-Einbauwerkzeug (M6CF1) verwendet. |
|
Motoraufhängung 09221-A3100 |
|
Wird zum Abstützen des Motors beim Getriebeein-/-ausbau verwendet. Wird mit der Motorstützvorrichtung verwendet |

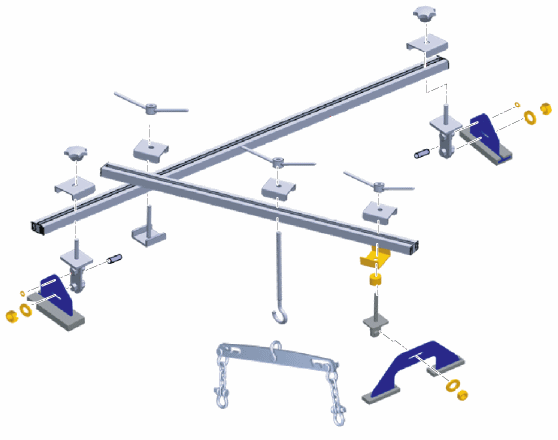

Zeichnung der Motorstützvorrichtung
Fehlersuche
| Fehlersuche |
|
Fehlersymptom |
Betroffenes Bauteil |
Maßnahme |
|
Ungewöhnliche Geräuschentwicklung |
Ölstand (niedrig) |
Nach dem Überprüfen der Teile (Öldichtung, Ablassschraube, Einfüllschraube)
Öl nachfüllen. |
|
Öl (falsch oder verunreinigt) |
Öl ersetzen. |
|
|
Getriebe- und Motoraufhängungsstatus (falsch) |
Die Befestigungsschraube mit dem vorgegebenen Anzugsdrehmoment festziehen.
|
|
|
Wellenaxialspiel (falsch) |
Axialspiel einstellen. |
|
|
Synchronring (abgenutzt oder beschädigt) |
Synchronring ersetzen. |
|
|
Zahnrad (abgenutzt oder beschädigt) |
Zahnrad ersetzen. |
|
|
Lager (abgenutzt oder beschädigt) |
Lager ersetzen. |
|
|
lundichtigkeit |
Ölstand (hoch) |
Ölstand prüfen. |
|
Dichtung (beschädigt) |
Dichtung ersetzen. (Ablassschraube, Einfüllschraube) |
|
|
Öldichtung (abgenutzt oder beschädigt) |
Öldichtung ersetzen. |
|
|
Schaltung schwergängig oder blockiert |
Öl (falsch) |
Öl ersetzen. |
|
Schaltgabel (abgenutzt) |
Schaltgabel ersetzen. |
|
|
Synchronring (abgenutzt oder beschädigt) |
Synchronring ersetzen. |
|
|
Zahnrad (abgenutzt oder beschädigt) |
Zahnrad ersetzen. |
|
|
Nabenhülse (abgenutzt oder beschädigt) |
Nabenhülse ersetzen. |
|
|
Gänge springen heraus |
Schaltgabel (abgenutzt) |
Schaltgabel ersetzen. |
|
Nabenhülse (abgenutzt oder beschädigt) |
Nabenhülse ersetzen. |
|
|
Zahnrad (abgenutzt oder beschädigt) |
Zahnrad ersetzen. |
|
|
Lager (abgenutzt oder beschädigt) |
Lager ersetzen. |
Konzentrischer Nehmerzylinder
Bauteile und bauteile-Übersicht
BAUTEILE-ÜBERSICHT
[Diesel 1,6]
1. Konzentrischer Nehmerzylinder
2. Schaltgetriebe
Reparaturverfahren
...
Technische Daten
Überprüfen.
überprüfen.
Getriebemodell
M6CF1
M5CF1-1
Motortyp
Benzin 1,0 T-GDI (High)
Benzin 1,0 T-GDI ...
