BAUTEILE-ÜBERSICHT |
1. Getriebestellantrieb 2. Schaltmotor (gerade) 3. Schaltmotor (ungerade) |
4. Wahlmagnetventil (Gerade)
5. Wahlmagnetventil (Ungerade) |
SPEZIFIKATION |
Pos. |
SPEZIFIKATION |
|
Widerstand (Leitung zu Leitung) |
Schaltmotor 1/2 |
135,4 mΩ ± 10 % |
Wahlmagnetventil 1/2 |
0,7 mΩ ± 10 % |
|
Maximalstrom |
Schaltmotor 1/2 |
45 A |
Wahlmagnetventil 1/2 |
20 A |
|
Ausgangssignal Wählmagnetventilsensor |
Drücken |
4.0 ± 0.15 V |
ZIEHEN |
1,0 ± 0,15 V |
|
BETRIEBSBEDINGUNG |
-40 bis 125 °C |
|
Nennspannung |
13 V |
|
Sensor-Zubehörspannung |
8,75 V ± 10 % |
Beschreibung |
• |
Der Getriebestellantrieb besteht aus Schaltmotor und Wählmagnetventil. |
• |
Getriebestellantrieb-Schaltmotor und Wahlmagnetventil verwenden Signale vom TCM zum Steuern des Getriebes.
|

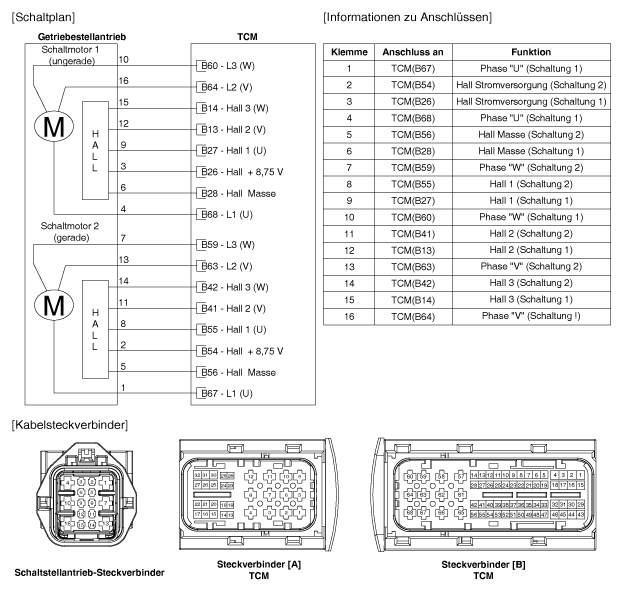

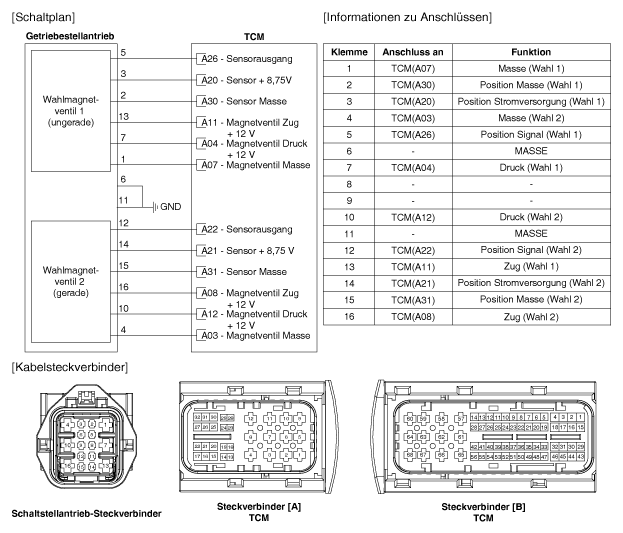

Schaltplan |
Ausbau |
1. |
Schalthebel in Position "N" schalten. |
2. |
Luftfiltereinheit ausbauen. (Siehe Motormechanik - "Luftfilter") |
3. |
Batterie und Batteriehalter aus dem Fahrzeug ausbauen. (Siehe Kapitel EE - "Batterie") |
4. |
Die Steckverbinder (A) von Getriebestellantriebsmotor / Magnetventil abziehen.
|
5. |
Die Verkabelung (A) von der Halterung abnehmen.
|
6. |
Schrauben (A, B) lösen und Getriebestellantrieb ausbauen.
|
Einbau |
1. |

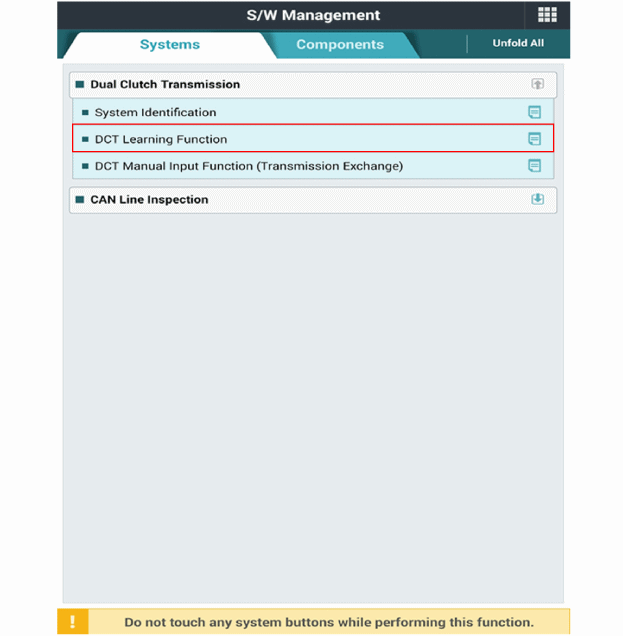

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. |
|
