Kia Stonic: Ansaug- und Abgassystem / Luftfilter

Kia Stonic (YB) Reparaturanleitung / Motormechanik / Ansaug- und Abgassystem / Luftfilter

Bauteile und bauteile-Übersicht

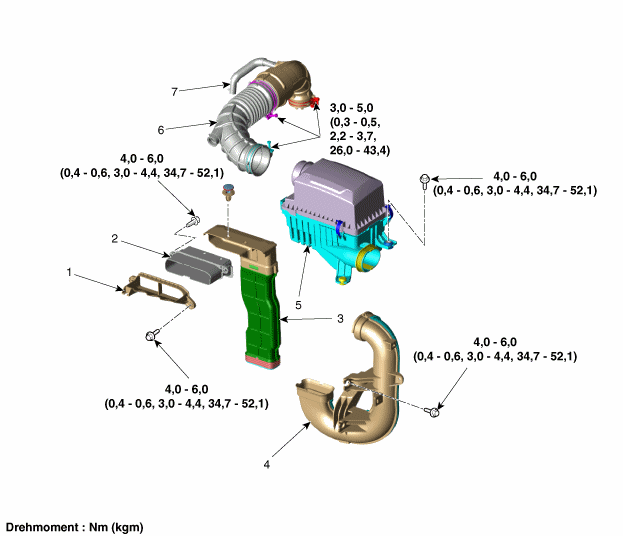

BAUTEILE-ÜBERSICHT

1. Schermo aspirazione aria
2. Hitzeschild
3. Luftkanal
4. Verlängerungskanal

5. Luftfiltereinheit
6. Luftansaugschlauch
7. Entluftungsschlauch

Reparaturverfahren

Ein- und Ausbau.

Luftschacht

1.	Luftkanal (A) ausbauen.

2.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Luftfiltergehäuse und -einsatz

1.	Motorabdeckung abbauen. (Siehe Motor und Getriebe - "Motorabdeckung")

Luftfiltereinheit ausbauen.

(1)	Zirkulationsschlauch (A) abtrennen.

(2)	Entlüftungsschlauch (B) abziehen.

(3)	Luftansaugschlauch (C) abtrennen.

(4)

Luftfilter (D) ausbauen.

Anzugsdrehmoment

Schlauchschelle:

2,9 - 4,9 Nm (0,3 - 0,5 kgm)

Schrauben, Luftfilter:

3,9 - 5,9 Nm (0,4 - 0,6 kgm)

3.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Luftfiltereinsatz

1.	Abdeckung (A) des Luftfiltereinsatzes durch entriegeln der Klemme öffnen.

Luftfiltereinsatz (A) durch einen neuen ersetzen.

Wenn sich Fremdkörper im Luftfilter befinden, das Innere des Luftfilters auswischen und dann den Luftfiltereinsatz ersetzen.

3.	Luftfilterabdeckung anbringen und mit den Klammern befestigen.

Verlängerungskanal

1.	Untere Motorraumabdeckung entfernen. (Siehe Motor und Getriebe - "Untere Motorraumabdeckung")

Erweiterung des Kanals (A) entfernen.

Anzugsdrehmoment:

3,9 - 5,9 Nm (0,4 - 0,6 kgm)

3.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Hitzeschild

1.	Entfernen Sie den Luftkanal.

Wärmeschutz (A) ausbauen.

Anzugsdrehmoment:

3,9 - 5,9 Nm (0,4 - 0,6 kgm)

3.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Schermo aspirazione aria

1.	Vorderen Stoßfänger ausbauen. (Siehe Karosserie (Innen und Außen) - "Vorderer Stoßfänger")

Schutzabdeckung (A) des Lufteinlasses abbauen.

Anzugsdrehmoment:

3,9 - 5,9 Nm (0,4 - 0,6 kgm)

3.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

PRÜFUNG

1.	Luftfiltereinsatz ausbauen.

2.	Luftfilter auf zu starke Verschmutzung kontrollieren. Falls erforderlich, den Luftfiltereinsatz ersetzen.

Zum Reinigen des Luftfiltereinsatzes, wie in der Abbildung gezeigt, Druckluft verwenden.

Beim Anwenden von Druckluft auf den Luftfilter auf die Richtung der Druckluft achten.

4.	Luftfiltereinsatz wieder einbauen.
