Bauteile und bauteile-Übersicht

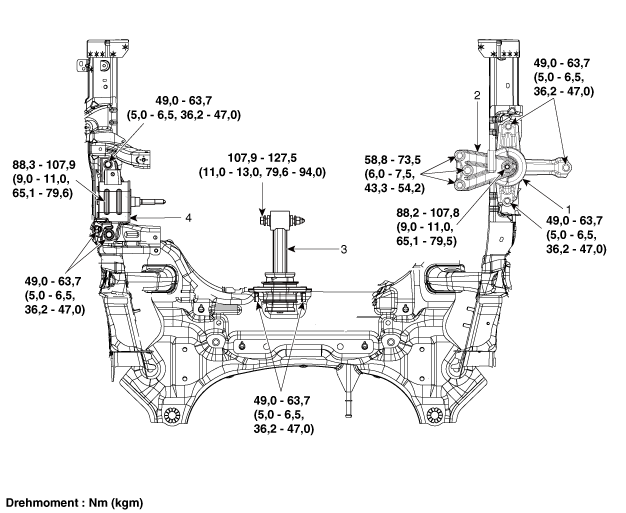

BAUTEILE-ÜBERSICHT

1. Motoraufhängung
2. Motorträger

3. Wellenhalterung
4. Halterung der Getriebebefestigung

Reparaturverfahren

Ein- und Ausbau.

Motoraufhängung

1.	Untere Motorraumabdeckung abbauen. (Siehe Motor und Getriebe - "Untere Motorraumabdeckung")

Wagenheber zur Abstützung des Motors an der Kante der unteren Ölwanne ansetzen.

Einen Gummiblock zwischen Heber und Ölwanne legen, um Beschädigungen der Ölwanne zu vermeiden.

Motorträger (A) ausbauen.

Anzugsdrehmoment:

Mutter (B):

88,2 ~ 107,8 Nm (9,0 ~ 11,0 kgm)

Schraube (C) und Muttern (D):

58,8 ~ 73,5 Nm (6,0 ~ 7,5 kgm)

4.	Ausgleichsbehälter ausbauen. (Siehe Kühlsystem - "Ausgleichsbehälter")

Motorträger (A) ausbauen.

Anzugsdrehmoment:

49,0 ~ 63,7 Nm (5,0 ~ 6,5 kgm)

6.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Rollstangenklammer

Halterung (A) entfernen.

Anzugsdrehmoment

Schraube (B):

49,0 ~ 63,7 Nm (5,0 ~ 6,5 kgm)

Schraube (C):

107,9 ~ 127,5 Nm (11,0 ~ 13,0 kgm)

Stützlagerhalterung (A) ausbauen.

Anzugsdrehmoment:

49,0 ~ 68,6 Nm (5,0 ~ 7,0 kgm)

3.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Getriebehalterung

1.	Luftfiltereinheit ausbauen. (Siehe Ansaug- und Abgassystem - "Luftfilter")

2.	Batterie und Batteriehalter aus dem Fahrzeug ausbauen. (Siehe Kapitel EE - "Batterie")

3.	Vordere Motorraum-Unterbodenabdeckung abbauen. (Siehe Motor und Getriebe - "Untere Motorraumabdeckung")

Heber an der Getriebekante ansetzen.

Einen Gummiblock zwischen Heber und Getriebe legen, um Beschädigungen am Getriebe zu vermeiden.

5.	Abdeckung (A) abnehmen.

Schrauben (A) der Getriebe-Montagehalterung einsetzen.

Anzugsdrehmoment:

88,2 ~ 107,8 Nm (9,0 ~ 11,0 kgm)

Die Getriebehalterung (A) abnehmen.

Anzugsdrehmoment:

49,0 ~ 63,7 Nm (5,0 ~ 6,5 kgm)

8.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
