Kia Stonic: Motorelektrik / Zündsystem

Kia Stonic (YB) Reparaturanleitung / Motorelektrik / Zündsystem

Beschreibung und bedienung

Beschreibung

Die Zündverstellung wird durch das elektrische Zündverstellsystem gesteuert.

Die Standardreferenz-Zündverstelldaten für die Betriebsbedingungen sind im Speicher des Motorsteuermoduls (ECM) gespeichert.

Die Motorbetriebsbedingungen (Drehzahl, Last, Erwärmungszustand usw.) werden von verschiedenen Sensoren überwacht. Auf der Grundlage dieser Sensorsignale und der Zündverstelldaten werden Signale zur Unterbrechung des Primärstroms an das ECM übermittelt.

Die Zündspule wird aktiviert und die Zündverstellung optimiert.

Reparaturverfahren

PRÜFUNG AM FAHRZEUG

Zündspule überprüfen und Zündkerzentest durchführen.

Fehlercodes überprüfen.

•	Liegt ein Fehlercode, die Fehlersuche unter Beachtung des entsprechenden Verfahrens durchführen. (Siehe Fehlercodeanleitung)

Auf Funken prüfen.

(1)	Motorabdeckung abbauen.

(2)	Mittleren Ventildeckel abbauen.

(3)	Zündspulen ausbauen.

(4)	Zündkerze mit geeignetem Schlüssel ausbauen.

(5)	3 Injektor-Kabelstecker abklemmen.

(6)	Zündkerze an Motormasse halten.

(7)	Funkenschlag an jeder Zündkerze überprüfen, während der Motor durchgekurbelt wird.

•	Den Motor nicht mehr als 5 Sekunden durchkurbeln.

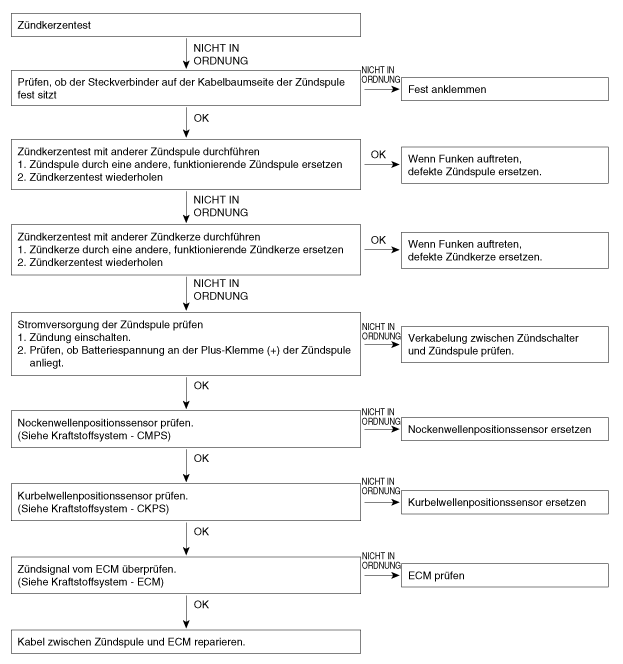

3.	Wenn keine Funken erzeugt werden, den folgenden Test durchführen..

4.	Zündkerzen mit geeignetem Zündkerzenschlüssel einbauen.

5.	Zündspulen einbauen.

6.	Motorabdeckung (A) und mittlere Ventildeckel (B) des Motors einbauen.

Fehlersuche

Problem	Betroffenes Bauteil	Maßnahme
Motor springt schlecht oder gar nicht an (Motor dreht sich)	Zündsperrenschalter	Zündschalter prüfen und bei Bedarf ersetzen
	Zündspule	Zündspule prüfen und bei Bedarf ersetzen
	Zündkerzen	Zündkerzen prüfen und bei Bedarf ersetzen
	Verkabelung der Zündanlage getrennt oder unterbrochen	Verkabelung instand setzen oder nach Bedarf ersetzen
Unrunder Leerlauf oder Motor stirbt ab	Verkabelung der Zündanlage	Verkabelung instand setzen oder nach Bedarf ersetzen
Unrunder Leerlauf oder Motor stirbt ab	Zündspule	Zündspule prüfen und bei Bedarf ersetzen
Motor bockt/unzureichende Beschleunigung	Zündkerzen und Zündkabel	Zündkabel / Zündkerzen prüfen oder nach Bedarf ersetzen
Motor bockt/unzureichende Beschleunigung	Verkabelung der Zündanlage	Verkabelung instand setzen oder nach Bedarf ersetzen
hoher Kraftstoffverbrauch	Zündkerzen und Zündkabel	Zündkabel / Zündkerzen prüfen oder nach Bedarf ersetzen
