SPEZIFIKATION |
GASPEDAL POSITION |
Ausgangsspannung (V) [Vref = 5V] |
|
APS1 |
APS2 |
|
im Leerlauf |
0,7 ~ 0,8 |
0,32 - 0,42 |
W.O.T |
3.98 - 4.22 |
1,93 ~ 2,17 |
Beschreibung |
Der Gaspedalsensor (APS) ist am Gaspedalmodul angebracht und erkennt den Rotationswinkel des Gaspedals. Da es sich beim APS um einen der wichtigsten Sensoren der Motorsteuerung handelt, ist er zweifach mit separaten Strom- und Masseleitungen ausgeführt. Der zweite Sensor überwacht den ersten Sensor, und seine Ausgangsspannung ist halb so groß wie die des ersten. Wenn das Verhältnis zwischen Sensor 1 und 2 außerhalb des Toleranzbereichs ist (ca. halb so groß), erkennt das Diagnosesystem eine Störung.

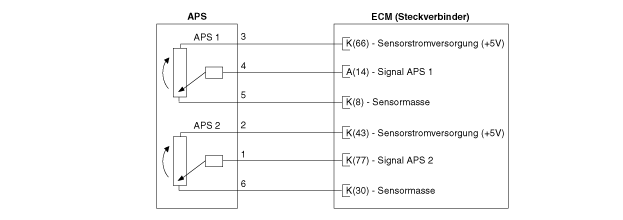

Schaltplan |
PRÜFUNG |
1. |
KDS an den Diagnosesteckverbinder (DLC) anschließen. |
2. |
Die Zündung einschalten : |
3. |
Ausgangsspannung APS 1 und 2 im Leerlauf und bei vollständig geöffneter Drosselklappe prüfen.
|
Ausbau |
1. |
Zündung ausschalten und Batterieminuspol (-) abklemmen. |
2. |
Stecker (A) des Gaspedalpositionsensors abklemmen. |
3. |
Befestigungsschraube (C) und Muttern (B) lösen und dann Gaspedalmodul ausbauen.
|
Einbau |
1. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. |
